振鏡激光焊接機優點多多

信息來源:本站 日期:2016-07-02

0

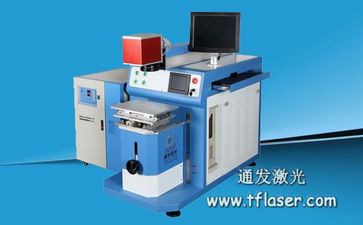

   振鏡激光焊接機以其焊接速度快,效果好而廣泛應用于各種薄壁零部件的激光精密焊接。下面,小編以通發激光的TFL-180SW振鏡式激光焊接機(下圖)為例,解析它的特點。



    TFL-180SW振鏡激光焊接機通過軟件操作系統間隔分光系統將大焊接工件同側面全部焊接軌跡,區域分割為兩部分,即按區域劃分為第一區域焊接軌跡和第二區域焊接軌跡,然后將需要焊接的工件被焊接面朝上固定于旋轉盤,旋轉盤在工控機控制下勻速轉動,該大幅面光纖輸出振鏡掃描激光焊接機利用時間分光系統先將分割后的第一區域焊接軌跡輸出到第一振鏡系統,軟件識別圖形后,驅動激光頭和旋轉盤運動,根據工控機中激光焊接軟件操作系統的指令,第一振鏡系統按照指定焊接軌跡,配合旋轉盤正向旋轉實現對被焊接工件的左半邊第一區域焊接軌跡進行掃描焊接,然后,分光系統先將分割后的第二區域焊接軌跡輸出到第二振鏡系統,軟件識別圖形后,驅動激光頭和旋轉盤運動,使第二振鏡系統按照指定焊接軌跡,配合旋轉盤反向旋轉實現對被焊接工件的右半邊第二區域焊接軌跡進行掃描焊接,可以一次性夾裝較大工件來實現對工件全部焊接軌跡的焊接,本實用新型在保證激光光束質量的前提下,擴大了振鏡焊接的范圍,使該系統可以更廣泛應用在各行業的激光焊接中;另外,由于目前的激光器的振鏡的范圍通常為長方形,因此該系統并聯兩個振鏡,可以充分利用振鏡長邊的優勢,理論上該大幅面光纖輸出振鏡掃描激光焊接機可以無限并聯振鏡,配合更大的旋轉臺,可實現更大工件的焊接,再次,由于該系統采用中間線的焊接過程,通過旋轉盤的轉動實現整個圖形的焊接,克服了振鏡激光焊接光斑在邊角容易變形不準確的缺點,從而提高焊接的質量。

    事實上,振鏡激光焊接機的優點很多,相對于傳統方式,振鏡式激光焊接機以高速移動的掃描鏡片代替二維工作臺,配合強大圖 形處理功能的專業軟件,實現了程序控制瞬間多點焊接,很大程度上提高了工作效率。
